Sevilla/Tras finalizar la explotación de mineral en la corta de Aznalcóllar, en septiembre de 1995 se abrió la corta de Los Frailes, que estuvo operativa de manera discontinua por la empresa Bolidén Aprisa, reponsable del desastre de Aznalcollar, hasta el año 2001, cuando cesó definitivamente su actividad debido a la bajada en el precio de los metales.

Un nuevo proyecto, promovido por el Grupo México y Minorbis, llamado Minera Los Frailes, plantea ahora su explotación como mina subterránea.

Infografía con la localización del complejo minero. Fuente: Junta de Andalucía.
Infografía con la localización del complejo minero. Fuente: Junta de Andalucía. / Dpto. de Infografía

En la infografía puede apreciarse la superficie del complejo, de 2.782 hectáreas, rodeada por una línea negra. La mayor parte de este suelo se ubica dentro del término municipal de Aznalcóllar. El sector más oriental se adentra en el municipio de Sanlúcar la Mayor y su lado más occidental limita con parte del Corredor Verde del Guadiamar.

Cronología

El proyecto de explotación planteado para la Corta de los Frailes tiene una duración total de 30 años y comprende tres fases. Los tres primeros años, fase constructiva o previa, estarán destinados a la construcción de las instalaciones y edificios necesarios para explotar el mineral. Les seguirán 17 años de actividad productiva (fase de operación) y, aunque las actividades de restauración se realizarán progresivamente durante toda su vida útil, se restaurará, por ejemplo, la escombrera Noroeste, les continuarán otros diez años destinados a cerrar y rehabilitar, ambientalmente, toda la zona (fase de cierre y rehabilitación).

Cronología de la actividad prevista en el complejo minero. Fuente: Minera Los Frailes.
Cronología de la actividad prevista en el complejo minero. Fuente: Minera Los Frailes. / Dpto. de Infografía

El yacimiento

La Corta de Los Frailes alberga unas reservas de 43,5 millones de toneladas de sulfuros complejos de la que se extraerá cobre, plomo y zinc a un ritmo de unas 2,7 millones de toneladas obtenidas al año, con una media de 7.869,43 toneladas al día.

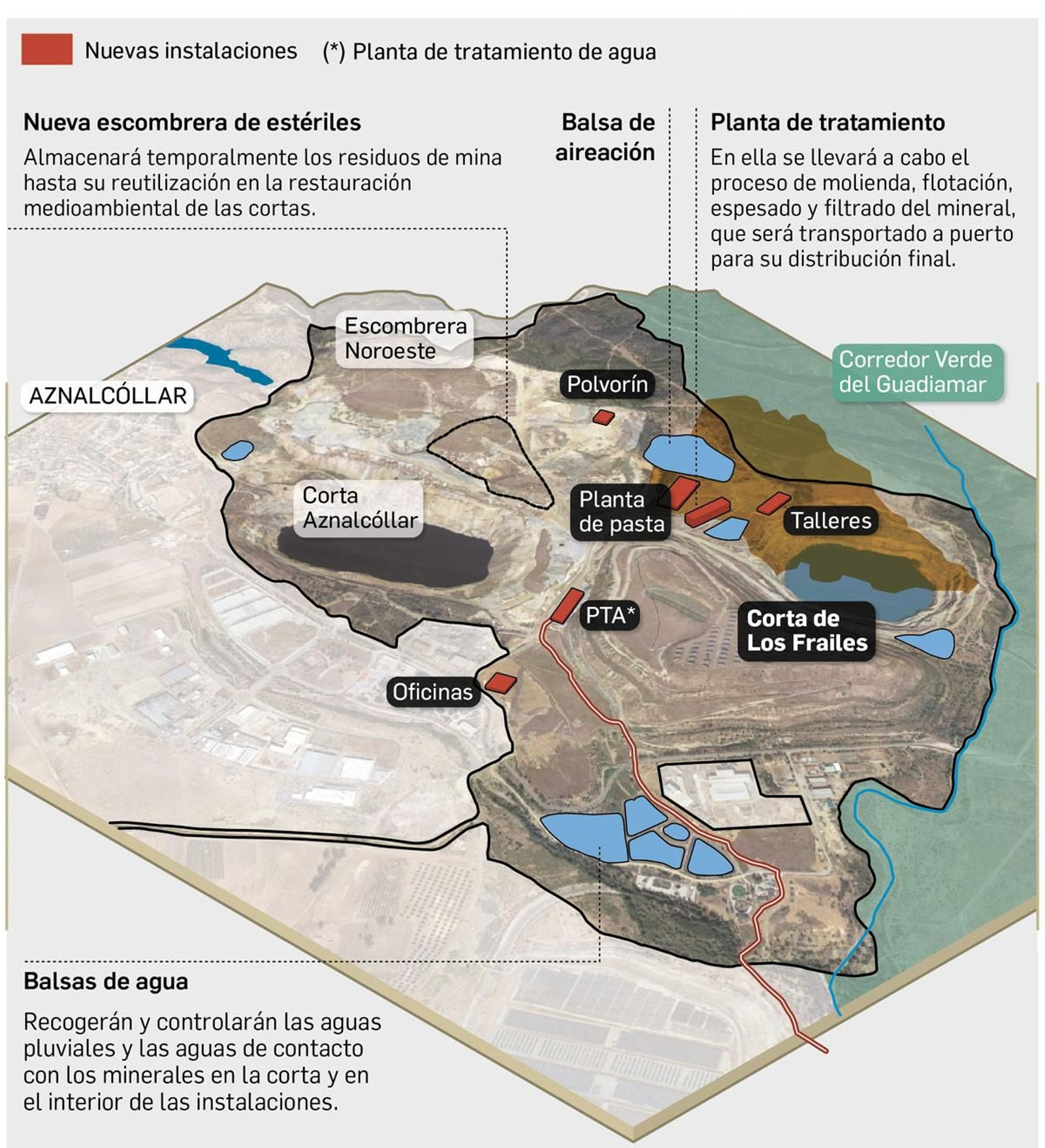

Infografía que detalla las instalaciones que se construirán para extraer y producir el mineral. Fuente: Junta de Andalucía.
Infografía que detalla las instalaciones que se construirán para extraer y producir el mineral. Fuente: Junta de Andalucía. / Dpto. de Infografía

A diferencia de la histórica explotación a cielo abierto, bajo la Corta de Los Frailes se desarrollará una mina subterránea. Se han diseñado 13 niveles de producción en altura, desde la cota -82,5 metros sobre el nivel del mar, hasta la cota -450 metros. Este enjambre de túneles, como puede apreciarse en la infografía siguiente, se dispondrá paralelo al cuerpo del mineral, que será explotado siguiendo una secuencia ascendente, es decir, desde abajo a arriba.

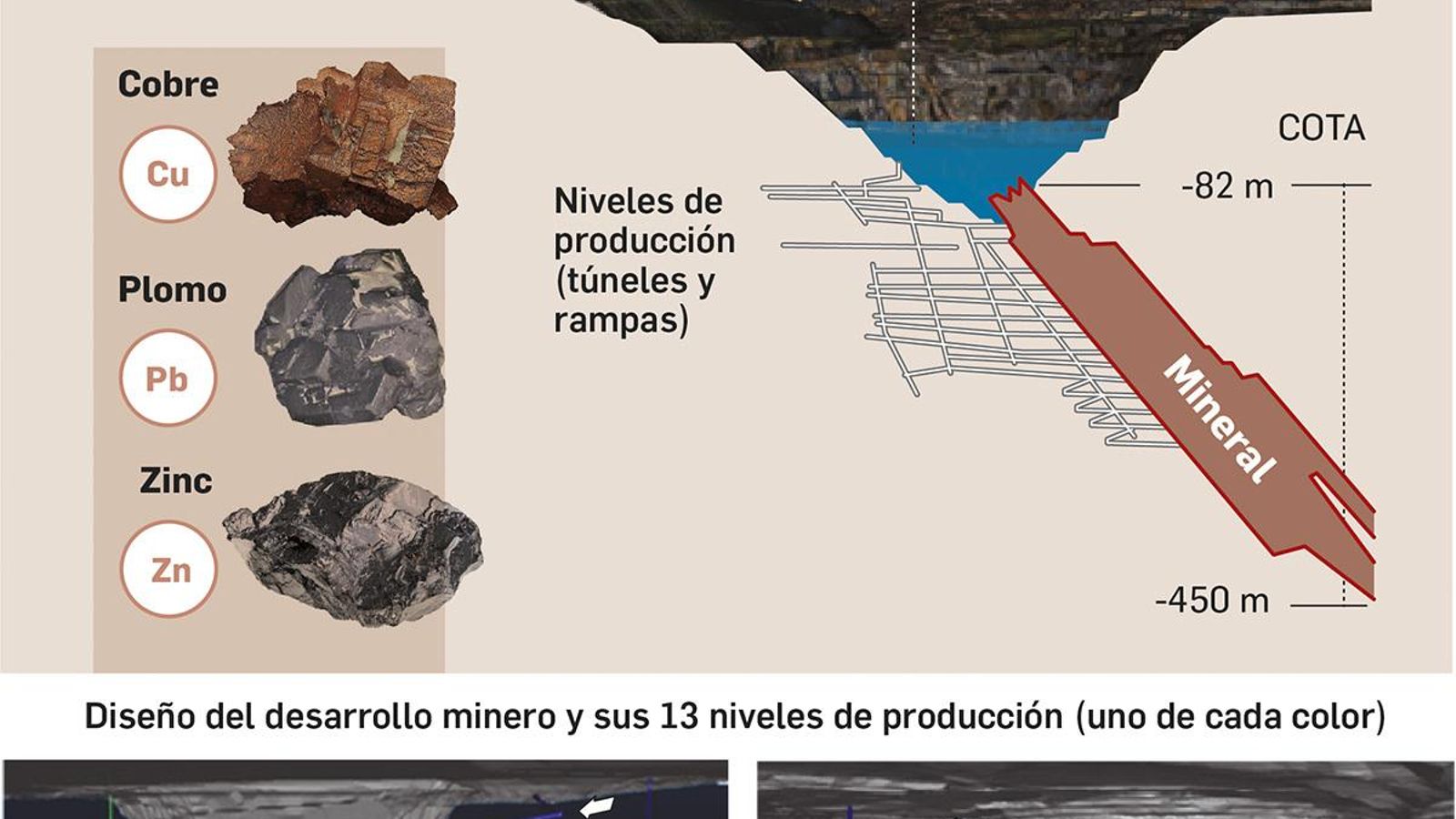

Infografía que muestra los niveles de producción de mineral. Fuente: Junta de Andalucía.
Infografía que muestra los niveles de producción de mineral. Fuente: Junta de Andalucía. / Dpto. de Infografía
La corta minera de Aznalcóllar.
La corta minera de Aznalcóllar. / Antonio Pizarro

En el proyecto se especifica que ese nuevo complejo subterráneo contará con dos accesos o rampas, que sumarán un recorrido de más de 5 kilómetros. Pueden apreciarse en color morado en las imágenes 'Vista sur' y 'Vista norte' de la infografía anterior.

El mineral será molido en el interior de la mina

El mineral será sacado de la mina, ya molido, mediante cinta transportadora, sin utilizar camiones para ello, y se almacenará en un domo con el fin de minimizar los problemas de polvo. Según se destaca en la memoria, este procedimiento reduce el número de vehículos necesarios en la explotación, las emisiones de CO2, los riesgos de seguridad laboral y los costos operativos.

Ejemplo de almacén exterior de mineral en domo. Fuente: elaboración propia.
Ejemplo de almacén exterior de mineral en domo. Fuente: elaboración propia. / R.S.

Explotación por 'Sublevel Stoping'

El método de extracción subterránea del mineral será el conocido como 'Sublevel Stoping' o cámaras por subniveles, que se utiliza en yacimientos con forma tubular vertical de gran espesor, como es el caso del existente bajo la Corta de Los Frailes. Este método divide el bloque mineral en cámaras verticales que se van explotando de manera alterna, actuando las ya explotadas como estabilizadoras de las siguientes cámaras, como se describe en la siguiente infografía.

Sistema de producción minera 'Sublevel Stopint'. Fuente: Junta de Andalucía.
Sistema de producción minera 'Sublevel Stopint'. Fuente: Junta de Andalucía. / Dpto. de Infografía

El residuo obtenido durante el proceso de obtención del mineral, mezclado con cementos, lodos de la planta de tratamiento de agua y agua para compactar en una planta de pasta de nueva construcción, se utilizará para sellar las cámaras explotadas. Los residuos que no se puedan emplear en el sellado de galerías, se almacenarán en la corta de Aznalcóllar.

Gestión autosuficiente del agua

La gestión del agua es uno de los aspectos más sensibles de la explotación de la Corta de los Frailes. Sucede en todos los complejos mineros, pero aún más en éste, por los antecedentes que supuso la rotura de la balsa de Aznalcóllar que gestionaba Boliden Apirsa (1988) en el delicado sistema hídrico de Doñana y la linde del proyecto con el Corredor Verde del Guadiamar.

La expresa Minera los Frailes ha diseñado una gestión autosuficiente del agua que empleará en el proceso de extracción del mineral. Según expone en su informe, se aprovecharán las aguas de escorrentía, de infiltración y de drenaje de la mina, previamente tratadas en una planta de tratamiento (PTA) de nueva construcción. El ciclo del agua en el interior del complejo puede verse detallado en la siguiente infografía.

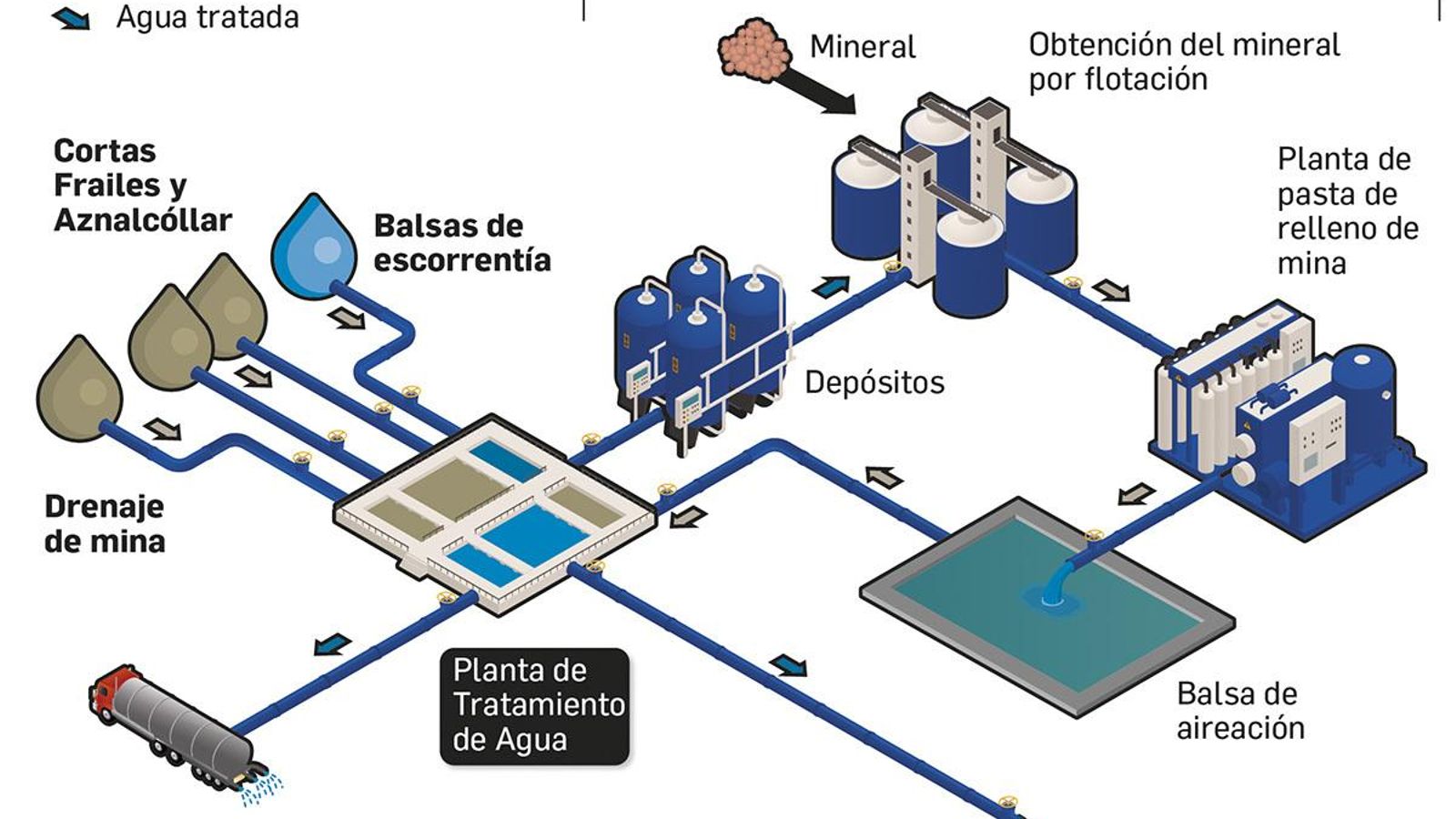

Ciclo del agua en la mina de Aznalcóllar. Fuente: Junta de Andalucía.
Ciclo del agua en la mina de Aznalcóllar. Fuente: Junta de Andalucía. / Dpto. de Infografía

El vertido resultante de la actividad del complejo, una vez tratado, será dirigido al río Guadalquivir, a través de una conducción de 30 kilómetros de longitud construida expresamente para ello. Será vertido en un punto “opuesto a las inmediaciones del Estadio Olímpico de la Cartuja, aguas abajo de la desembocadura del Rivera de Huelva y de la toma de emergencia de Emasesa”, según se especifica en el proyecto.

Recorrido de la tubería de vertido al Guadalquivir. Fuente: Junta de Andalucía.
Recorrido de la tubería de vertido al Guadalquivir. Fuente: Junta de Andalucía. / Dpto. de Infografía

Regeneración medioambiental

Cuando ya se haya extraído todo el mineral, una vez terminada la vida útil de la Corta de los Frailes, se realizará la restauración medioambiental de la zona, que dará continuidad al Corredor Ecológico del Río Guadiamar y que convertirá en espacio natural toda la superficie del complejo.

El proyecto ha planificado el desmantelamiento de todas las edificaciones construidas. Sobre ambas cortas, Aznalcóllar y Frailes, se crearán lagos mineros; las escombreras utilizadas durante el proceso de extracción del mineral serán selladas medioambientalmente.

Regeneración medioambiental de la mina de Aznalcóllar. Fuente: Junta de Andalucía.
Regeneración medioambiental de la mina de Aznalcóllar. Fuente: Junta de Andalucía. / Dpto. de Infografía
